HP 5082-7357


De HP 5082-7357 is een 7 segment LED Display met ingebouwde decoder/driver.
Dit display kan de decimale waarden 0 t/m 9 en een - aangeven.

Voorbeeld Arduino code voor de weergave van 0-F.
Ingangen '1', '2', '4' en '8' ziijn verbonden met Arduino pin 0-3.
Strobe is verbonden met de GND.

  1. // HP 5082-7357 Simple Test Programm
  2. // Display 0-9, `8` and `-`
  3. // Jos van Dijken - 19-JAN-2014
  4.
  5. void setup()
  6. {
  7.   DDRD = 0b11111111;
  8. }
  9.
  10. void loop()
  11. {
  12.   for(int a=0;a<16;a++)
  13.   {
  14.     PORTD = a;
  15.     delay(500);
  16.   }
  17. }

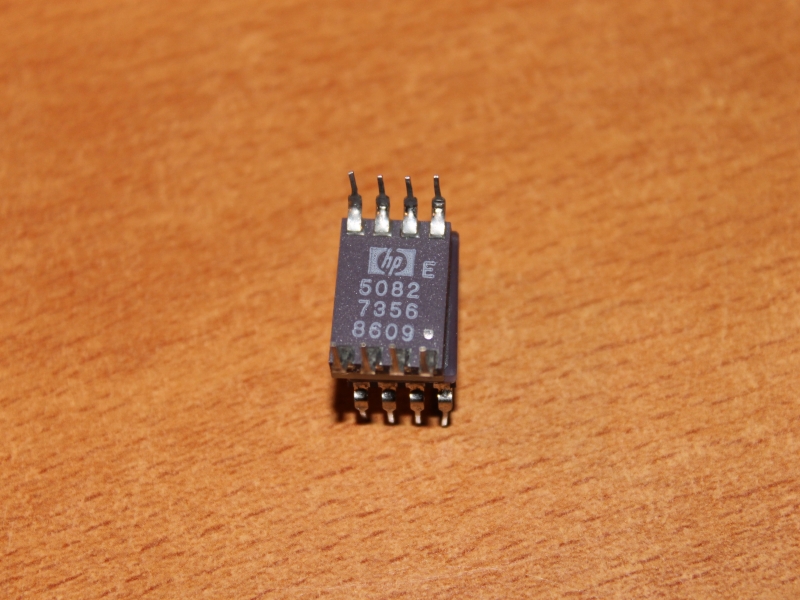

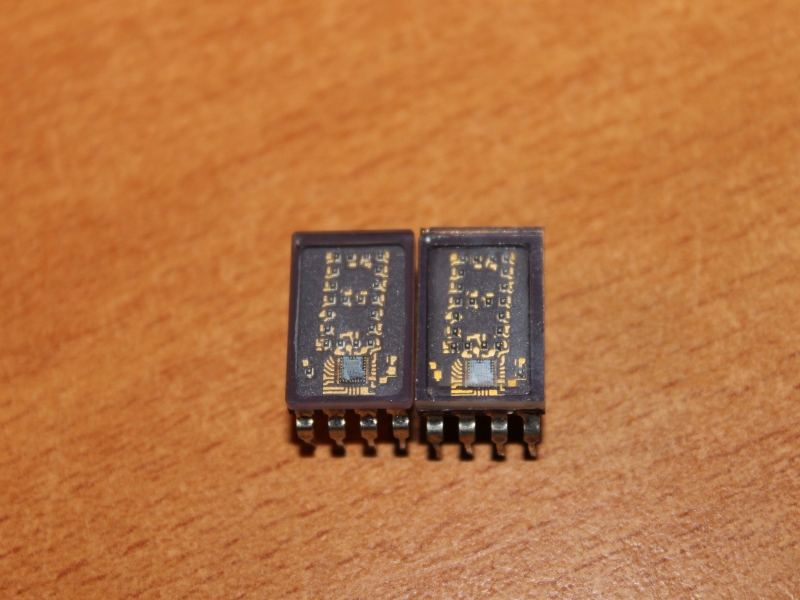

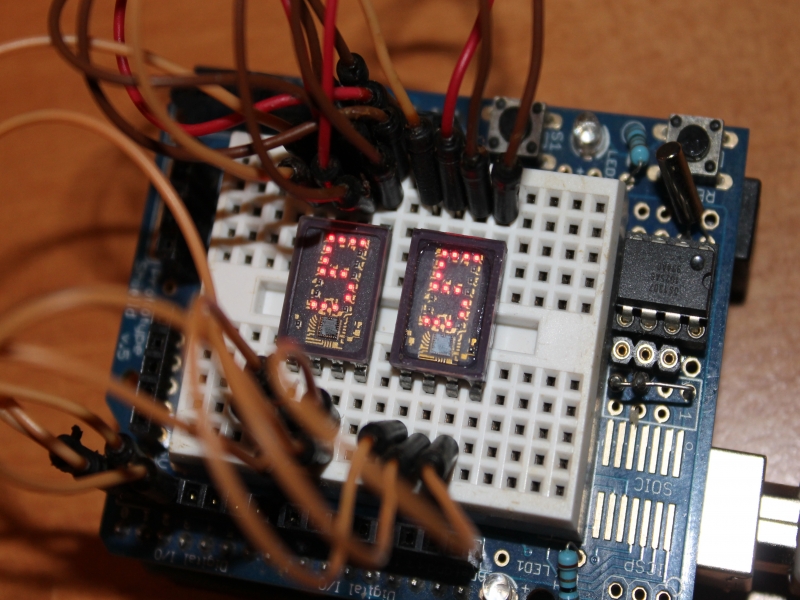

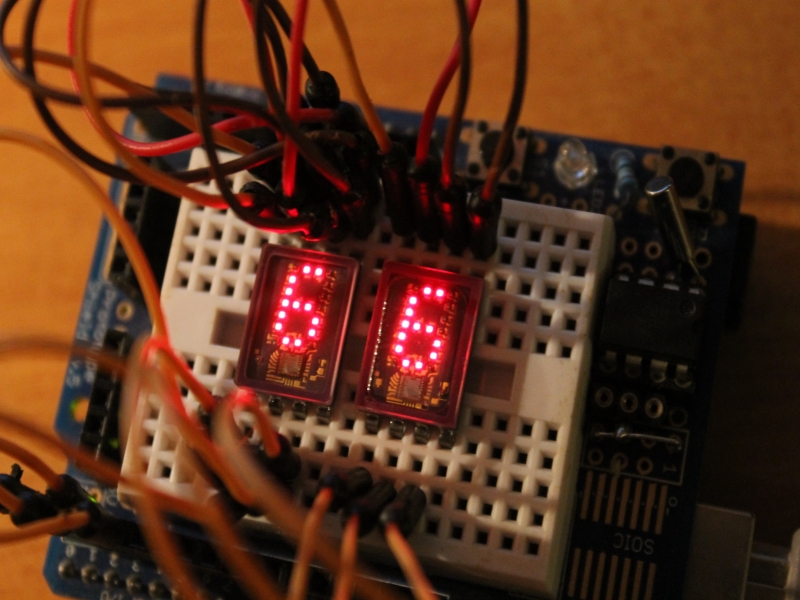

Foto's:

Filmpjes:

Filmpje 1: Youtube

Downloads:

Datasheet HP 8052-7357
